在追求高效、輕量化和高強度材料的時代，碳纖維增強聚酰胺6(PA6)復合材料正逐漸成為眾多領(lǐng)域的首選。這種復合材料不僅繼承了PA6原有的優(yōu)良特性，如良好的加工性和耐化學性，更因碳纖維的加入而大幅提升了其機械性能，尤其是在強度、抗疲勞能力和蠕變行為方面。本文將結(jié)合部分研究數(shù)據(jù)，深入探討碳纖維增強PA6復合材料的優(yōu)勢。

　　相比較傳統(tǒng)的PA6材料，通過碳纖維增強的PA6復合材料，整體的性能可以提升2倍以上。在和其他纖維增強對比中，以玄武巖為例，可以達到玄武巖纖維增強復合材料的1.8倍，這意味著，對于需要承受較大載荷的應(yīng)用場景，如汽車零部件、運動器材等，使用碳纖維增強PA6可以顯著提高產(chǎn)品的耐用性和可靠性。

　　在疲勞測試中，復合材料相比純PA6表現(xiàn)出更短的疲勞壽命，但這是因為更高的加載力造成的。而碳纖維的存在顯著減少了循環(huán)蠕變現(xiàn)象的發(fā)生，即在相同載荷條件下，碳纖維增強復合材料的變形量小于玄武巖纖維增強復合材料。這表明碳纖維能夠更好地抵抗長時間的動態(tài)載荷，從而延長產(chǎn)品使用壽命。

　　針對熱塑性CF/PA6復合材料的蠕變應(yīng)變行為選擇體積含量50%的復材進行相對應(yīng)的不同溫度和壓力條件下進行測試，采用芬德利冪律方程描述其應(yīng)變的時間依賴性。通過應(yīng)變儀法在不同應(yīng)力條件和溫度下測量熱塑性CF/PA6復合材料的變形數(shù)據(jù)，明確了復合材料蠕變應(yīng)變、應(yīng)變速率、蠕變順從性與應(yīng)力條件、時間和溫度的關(guān)系。

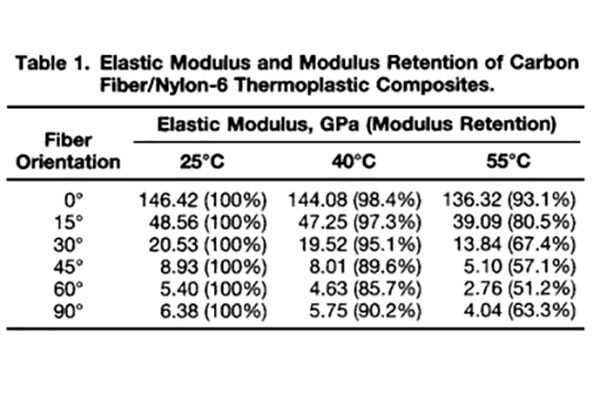

　　實驗結(jié)果顯示，隨著溫度升高，彈性模量顯著降低，特別是在55°C時，纖維60°方向的彈性模量僅為常溫下的51.2%。同時，蠕變測試表明，隨著應(yīng)力水平的增加和纖維取向角度的增大，蠕變應(yīng)變顯著增加。然而，90°方向例外，因為90°方向CF/PA試樣的彈性模量高于60°試樣，因此90°試樣的蠕變應(yīng)變小于60°試樣的蠕變應(yīng)變。

　　除了提升強度和抗疲勞能力外，碳纖維還賦予了PA6復合材料更低的變形率。在相同的載荷條件下，碳纖維增強復合材料的變形量顯著低于玄武巖纖維增強復合材料。此外，由于碳纖維具有優(yōu)異的導熱性能，它能有效地將局部產(chǎn)生的熱量分散出去，減少因溫度升高而導致的材料軟化或失效的風險。這對于高溫環(huán)境下工作的設(shè)備尤為重要。

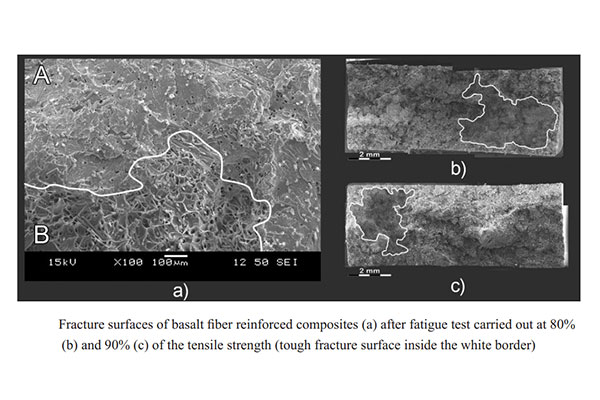

　　通過掃描電子顯微鏡觀察斷裂表面，我們發(fā)現(xiàn)碳纖維增強PA6復合材料展現(xiàn)出更大的韌性區(qū)域。這是因為碳纖維能夠均勻地分散應(yīng)力，防止裂紋從單一位置迅速擴展。相比之下，玄武巖纖維增強復合材料則更多表現(xiàn)為脆性斷裂。這一特性使得碳纖維增強PA6復合材料在遭受沖擊時更加堅固可靠。

　　碳纖維增強PA 6復合材料憑借其卓越的機械性能、出色的抗疲勞能力和良好的熱管理特性，正在被越來越多的行業(yè)所接受。無論是航空航天、汽車制造還是體育用品領(lǐng)域，這種材料都展現(xiàn)出了巨大的潛力。特別是在電動汽車領(lǐng)域，為了減輕車身重量同時保證結(jié)構(gòu)強度，碳纖維增強PA6成為了理想的選擇之一。

　　值得一提的是，在國內(nèi)，智上新材料科技有限公司也在積極探索熱塑性碳纖維復合材料的應(yīng)用和發(fā)展。智上新材料的熱塑性預浸帶生產(chǎn)線已全面投產(chǎn)，產(chǎn)品寬度覆蓋250mm至300mm，單向帶可進行分切，能夠滿足多樣化的市場需求。為了適應(yīng)不同行業(yè)場景，該公司推出了包括PA6、PPS、PEEK等多種熱塑性樹脂基體的預浸帶系列。作為一家專注于高性能復合材料研發(fā)與生產(chǎn)的公司，智上新材料致力于為客戶提供高質(zhì)量的熱塑性碳纖維復合材料解決方案，推動國內(nèi)相關(guān)行業(yè)的進步與發(fā)展。

　　本文部分數(shù)據(jù)來源科研技術(shù)文獻，侵權(quán)請聯(lián)系。
