PAN基碳纖維具有高比強(qiáng)度、高比模量，它的耐高溫、耐腐蝕性能良好，導(dǎo)電導(dǎo)熱性好，是國(guó)際尖端技術(shù)領(lǐng)域不可缺少的原料，被廣泛應(yīng)用于 、國(guó)防軍事、高級(jí)體育用品、醫(yī)療器械等領(lǐng)域。目前國(guó)際碳纖維已經(jīng)發(fā)展到了T1000級(jí)別，由于技術(shù)壟斷限制，我國(guó)T800碳纖維還尚處于實(shí)驗(yàn)室研制階段。接下來(lái)無(wú)錫威盛(RSN)新材料科技有限公司就給大家分析一下M40J和T300碳纖維的區(qū)別。

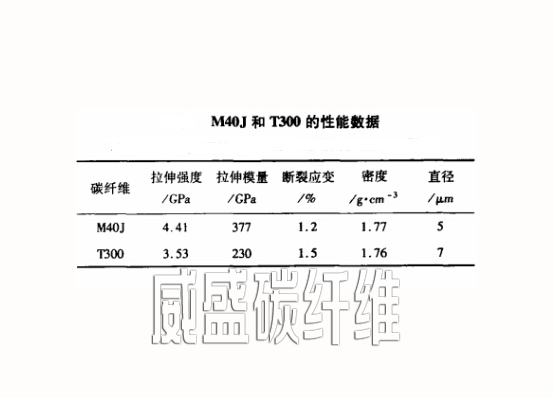

（圖示：M40J和T300碳纖維性能區(qū)別）


　　我們就拿日本東麗公司生產(chǎn)的PAN基碳纖維為例，牌號(hào)為T(mén)300-3K、M40J-6K，一般可簡(jiǎn)稱(chēng)為T(mén)300和M40J。經(jīng)過(guò)科學(xué)的儀器檢測(cè)，M40J的強(qiáng)度和模量比T300高約25%和60%。而斷裂應(yīng)變比T300低20%，密度稍高于T300。M40J碳纖維的含碳量比T300的高，而含氮量低于T300碳纖維，它的表面活性基團(tuán)比T300碳纖維低，且有大量的長(zhǎng)而淺的溝槽，而T300碳纖維雖然也有大量溝槽，但是相對(duì)來(lái)說(shuō)短而深。



　　通過(guò)電子顯微鏡我們可以發(fā)現(xiàn)，兩種碳纖維的斷面形狀都較規(guī)整，晶粒細(xì)密均勻，無(wú)裂紋、孔洞，T300近圓，而M40J部分呈現(xiàn)出腎形，T300有明顯的皮芯結(jié)構(gòu)，而M40J徑向結(jié)構(gòu)比較均勻，皮芯結(jié)構(gòu)不明顯，這是M40J比T300力學(xué)性能高的原因之一。



　　M40J和T300碳纖維的表面官能團(tuán)主要為羥基、羰基，但是這兩種碳纖維表面成分也有差異，它們的活性碳原子比例分別是0.540和0.204。M40J的表面活性比T300低，這是影響碳纖維復(fù)合材料宏觀性能的原因之一。



　　從化學(xué)成分來(lái)看，M40J碳纖維含碳量在99.12%，T300的含碳量在93.68%左右，前者含氮量在0.074%，后者含氮量約5.964%。此外都含有少量的氫和氧。可以推斷出M40J的最終熱處理溫度比較高，大于2000℃，微觀結(jié)構(gòu)比較穩(wěn)定，有利于碳/碳材料復(fù)合過(guò)程中纖維強(qiáng)度的保持率和利用率。猜您喜歡：T300和T700碳纖維有什么不同
