碳纖維管是采用纏繞成型工藝加工而成的疊層結構產品，在成型過程中，纏繞角度、纏繞厚度、纏繞角占總數的比例以及纏繞鋪層順序對碳纖維管的性能都有較大的影響，下面小編就來講講碳纖維管的結構設計分與分析。

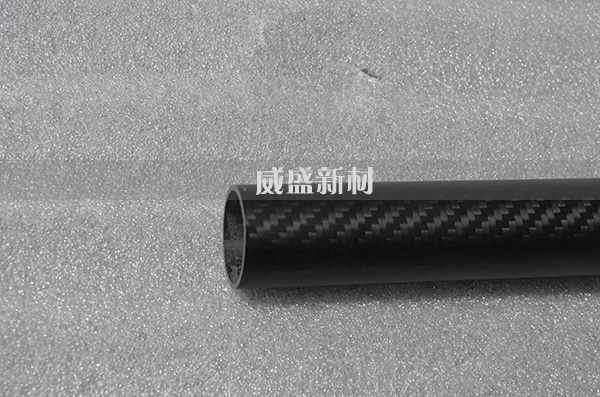

（圖示：碳纖維管）


　　1、鋪層角度設計：當鋪層角度在0°、45°和90°時，碳纖維管承受的扭矩較大，在10°和80°時承受的扭矩較小，因此應該優先選用0°、45°和90°的鋪層角。另外鋪層角為0°時軸向剛度最大，0°~30°隨著鋪層角度的增大，軸向剛度緩慢增大，30°~70°隨著鋪層角度增大，軸向剛度變化比較大，70°~90°隨著鋪層角度的增大，軸向剛度變化又變為緩慢。


　　2、鋪層厚度的設計：碳纖維管承受的扭矩與鋪層厚度基本成線性關系，即扭矩隨著鋪層厚度的增加而增大，由實驗分析知當鋪層數n=3時，碳纖維管承受的最大扭矩為59ONm。


　　3、鋪層比例設計：表層鋪設±45°角鋪層，可以提高構件的抗壓和抗沖擊性能，故碳纖維的軸的內外表面均采用±45°角鋪層。而90°的鋪層大于總層數的10%即可。


　　4、鋪層順序設計：選定了四種鋪層方案①、②、③、④，它們的臨界破壞扭矩分別為1590Nm、1516.81Nm、1564.89Nm、1538.83Nm。其中，①的扭轉強度最大，扭轉角僅次于④，最終選用①方案。具體方案如下：


　?、賉±45/90/±45/±45/±45/±45/±45/±45/90/±45]

　?、赱±45/±45/90/±45/±45/±45/±45/90/±45/±45]

　　③[±45/±45/±45/90/±45/±45/90/±45/±45/±45]

　?、躘±45/±45/±45/±45/90/90/±45/±45/±45/±45]


　　碳纖維管具有質輕、堅實、抗拉、強度高等突出優勢，應用范圍非常廣泛，適用于 、 、建筑、機械設備、 、體育休閑等領域，無錫威盛新材料科技有限公司，成立多年，檢驗豐富，配備大型熱壓機、熱壓罐、液壓成型臺、CNC高速銑床等多種設備，專業從事碳纖維制品加工，推動了它在多個行業的深度發展。推薦閱讀：碳纖維管是如何加工成型的
