碳纖維是一種性能非常好的材料，彈性模量大、強(qiáng)度高，抗拉強(qiáng)度有4000MPa。它是在一定條件下，將聚合物燃燒所得，有著近乎完整的分子結(jié)構(gòu)和碳長鏈。碳纖維材料的優(yōu)點(diǎn)這么突出，大多數(shù)都使用在高科技領(lǐng)域，性能的檢測顯得十分重要，下面小面來講講如何檢測它的特性。

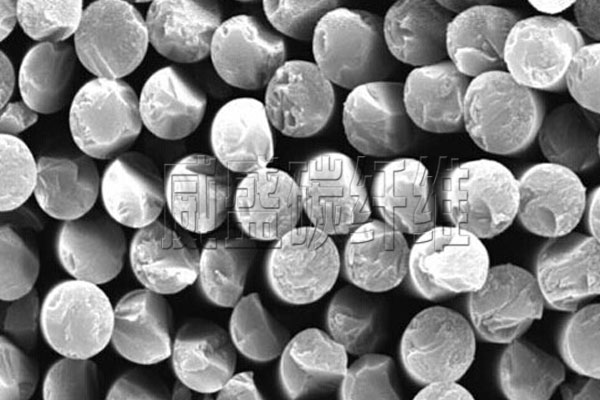

（圖示：碳纖維原絲）


　　密度的測定：一般使用阿基米德法和密度梯度管法。使用阿基米德法，需要精密天平一臺、定長定重的金屬細(xì)絲、已知密度的液體、燒杯、天平上的特別支架等器具，測定時(shí)，先測一下碳纖維在空氣中和浸于液體中的質(zhì)量，再按公式算出密度，記得多測幾次取平均值。用密度梯度管法需要數(shù)支玻璃管以及密度不同的玻璃球和溶液，測定時(shí)，降碳纖維放在密度相近的溶液中，通過調(diào)節(jié)液體密度讓碳纖維處于液體中間，當(dāng)它和小球處于同一位置，小球的密度就是它的密度。



　　力學(xué)能力的測定：包括單絲法和復(fù)絲法。單絲法是將單根碳纖維粘附在一定長度的紙框上，再使用機(jī)器測試它的抗拉能力等力學(xué)性能，一般測試50個(gè)樣品；復(fù)絲法是將碳纖維束絲預(yù)浸樹脂并固化，將它固定在紙片上用機(jī)器拉直到斷裂。



　　吸水率的測定：使用公式H2O%＝（W-W4）/W4,其中W表示取樣的重量，一般取樣10g，W4表示105℃溫度下干燥恒重后的克數(shù)。



　　保護(hù)含膠量的測定：碳纖維材料的保護(hù)膠一般為環(huán)氧樹脂，測定公式為：R%＝（W0-W）/W。W0表示含樹脂的碳纖維烘干后的重量，W表示出去樹脂的碳纖維烘干后重量。也是取樣10g，多次試驗(yàn)取平均值。



　　除了上面的幾個(gè)性能，如有需要，可以對它的其它性能測試，例如耐高溫能力、電阻率等。因?yàn)樘祭w維的種類有很多，有通用型和高性能的等，所以對它的要求是不一樣的，測試出來的結(jié)果也不一樣。猜你喜歡：碳纖維粗紗的拉伸性能測試
