出口缺陷是碳纖維復合材料鉆削加工常見的缺陷之一，表現最為直觀，判斷碳纖維鉆孔質量的方法之一就是看出口缺陷的有無及大小。參考現有的國內外資料來看，無錫威盛(RSN)新材料科技有限公司發現資料對碳纖維復合材料鉆孔出口缺陷形成機理、組成形式及其大小與鉆削參數間的定量關系等問題研究都不是很透徹。針對這個問題，無錫威盛(RSN)新材料科技有限公司根據七年來的經驗給大家分享一下碳纖維鉆孔出口缺陷。

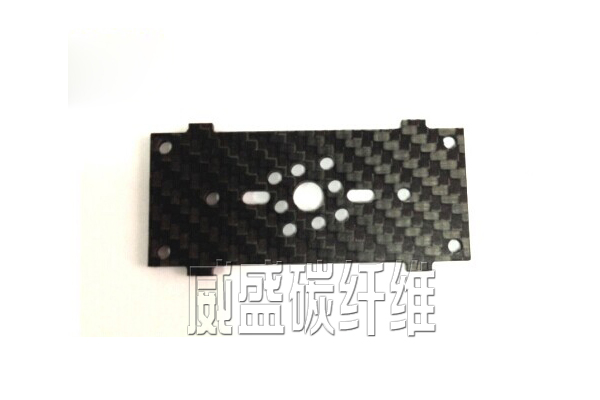

（圖示：碳纖維孔加工）


　　孔出口缺陷包括撕裂和毛邊兩種，撕裂比毛邊的尺寸大，對碳纖維復合材料構件實際使用中的負面影響也比較大，所以對孔出口缺陷的研究以撕裂為主，撕裂和毛邊均發生在孔的出口側的最表面層，且撕裂沿孔出口側最外層纖維方向伸展。



　　如果是采用高速鋼鉆頭鉆削碳纖維復合材料板材時，孔出口撕裂的大小隨鉆頭進給速度的增大而增大，隨鉆頭回轉速度的增大而減小，而且前者的影響程度比后者大。通常可以在出口側墊上一塊鋁板等支撐物可以減小孔出口的撕裂程度，降低出口缺陷。控制鉆削力大小，特別是將鉆頭橫刃在即將鉆出時軸向力的大小限制在一定范圍內，這也是減小孔出口缺陷的另一種有效方法。



　　碳纖維復合材料孔出口撕裂大小與多種因素有關，最主要的是鉆削力，影響鉆削力最重要的是鉆頭直徑，進給速度和主軸鉆頭轉速等，鉆頭轉速越高，撕裂越小，進給速度越大，撕裂越大。切削速度幾乎對撕裂大小沒有影響，進給量越大，撕裂越大。在其他切削條件相同的前提下，鉆頭直徑越大，撕裂越嚴重。鉆削軸向力越大，撕裂越大。



　　以上就是無錫威盛(RSN)新材料科技有限公司給大家介紹影響碳纖維鉆孔出口缺陷因素，無錫威盛(RSN)新材料科技有限公司是一家成立于2007年，專業化生產及加工碳纖維的廠家，常規產品有碳纖維板、碳纖維布、碳纖維管、碳纖維棒、芳綸布、混編布以及各種異形件等，產品規格齊全，碳纖維原材料有來自日本東麗公司的PAN基原絲，可滿足高檔產品的加工制造。如您有此方面需求可點擊底部QQ或右側在線客服與我們直接聯系。猜您喜歡：碳纖維高速鉆孔疑難問題及原因
